Монтажные адаптеры Bolender



Контрольно-измерительные штуцеры «Serv-Clip». Запатентованный новаторский метод быстрого подключения различных датчиков контроля давления, потока, наличия воды в масле (аквасенсоров), температуры, загрязненности гидравлического масла и пр.. Подключение производится без разрезания трубы, без остановки рабочего процесса, без разгерметизации гидравлической системы, без специального инструмента. Установка «Serv-Clip» занимает всего 3 минуты! Многоцелевой контрольно-измерительный штуцер может оставаться монтированным на гидравлическом оборудовании как с датчиком (например с манометром) так и без него. Устройство позволяет быстро вкрутить в него любой датчик, в зависимости от того, что требуется контролировать, будь то давление, поток или температуру жидкости. Так, в сложном гидрооборудовании могут быть установлены десятки и даже сотни таких контрольных штуцеров и лишь на время диагностики оборудования могут к ним подсоединяться те или иные датчики, что позволит Вам быстро определить состояние системы — производительность насосов, исправность клапанов и вентилей, загрязненность гидравлической жидкости (при помощи счетчика частиц) и необходимость своевременной замены фильтров или жидкости в системе.«Serv-Clip» могут также использоваться для спуска воздуха с системы, прокачки жидкости в целях фильтрации, отбора контрольной порции жидкости для лабораторного анализа и мн. др..
Экономьте время и деньги Вашего предприятия! Своевременно проводите диагностику и бесперебойная работа Вашего дорогостоящего оборудования с минимальным износом Вам будет гарантирована!
На сайте производителя (Bolender Maschinenkonstruktion GmbH) Вы можете посмотреть многие примеры применения и видеоролики демонстрирующие простоту установки «Serv-Clip».

Быстрый контрольный штуцер с датчиком температуры

Диагностический комплект fluid-Check ® на базе быстрого контрольного штуцера с датчиком температуры для оперативного создания точки контроля температуры жидкости в системе гидравлического оборудования. Быстрая организация контрольно-измерительной точки с помощью монтажного адаптера Serv-Clip позволяет просто, оперативно и с минимальными затратами производить установку датчиков без необходимости разрезания трубы, а также осуществлять поиск неисправностей и диагностику оборудования без остановки процесса.

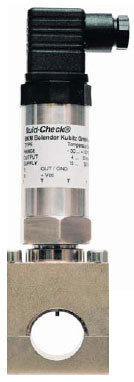

Датчик температуры fluid-Check ®

Практичный непрерывный контроль состояния насоса, циркуляции жидкости в гидравлическом, смазочном или холодильном оборудовании

Mit dem Temperatursensor fluid-Check ® TS-1-A-120-3/8“
direkt im Ölstrom von Rohrleitungen messen
Примеры применения:
Контроль температуры агргатов, перегрева насосов, регулирование температуры теплообменников, контроль температуры масла в системах смазки.
Как это функционирует?
Установка датчика непосредственно за предполагаемым местом повреждения.
Особенностью датчика является высокая точность, стабильное компактное исполнение и широкий диапазон измерения. Корпус и щуп датчика, находящийся непосредственно в измеряемой среде, выполнены из высококачественной нержавеющей стали марки 1.4571. Материал уплотнительных прокладок — Viton. Комбинируется с устройствами быстрого монтажа serv-Clip® Typ 2 (Монтаж не под давлением).
Технические данные:
— Щуп датчика — термоэлемент Typ L
— Температурный диапазон -30 … +120 °C
— Выход 4 … 20 mA / 2х проводный
— Класс защиты IP 65
— Г-образный эл. соединитель по DIN43650 A
— Стабильная конструкция корпуса из нержавеющей стали

Быстрый контрольный штуцер с датчиком давления

Диагностический комплект fluid-Check ® на базе быстрого контрольного штуцера с датчиком давления для оперативного создания точки контроля давления в системе гидравлического оборудования. Быстрая организация контрольно-измерительной точки с помощью монтажного адаптера Serv-Clip позволяет просто, оперативно и с минимальными затратами производить установку датчиков без необходимости разрезания трубы, а также осуществлять поиск неисправностей и диагностику оборудования без остановки процесса.

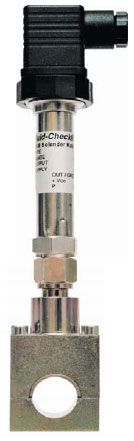

Датчик давления fluid-Check ® (DS-1-A-400- 1/4″ или 3/4″)

Практичный непрерывный контроль состояния насоса, циркуляции жидкости в гидравлическом, смазочном или холодильном оборудовании. Точность и доверие с датчиком давления DS-1-A-400


Пьезорезистивный датчик давления
DS-1-A-400-fluid-Check ®
DS-1-A-400-1/4“ для serv-Clip ® Typ 1
(Монтаж под давлением)
DS-1-A-400-3/8“ для serv-Clip ® Typ 2
(Монтаж не под давлением)
Как это функционирует?
Датчик давления fluid-Check ® отличается высокой точностью, стабильной компактной конструкцией и большим диапазоном измерения. Корпус и щуп датчика, находящийся непосредственно в измеряемой среде, выполнены из высококачественной нержавеющей стали марки 1.4571. Посадочное место датчика 1/4“, материал уплотнения — Viton.
Технические данные:
— Диапазон измерения 0 … 400 bar
— Выход 4 … 20 mA / 2х проводный
— Рабочая температура –20 … 80°C
— Класс защиты IP 65
— Г-образный эл. соединитель по DIN43650 A
— Стабильная конструкция корпуса из нержавеющей стали
— Цельносварной сенсорный элемент из нержавеющей стали

Быстрый контрольный штуцер с датчиком потока жидкости

Диагностический комплект fluid-Check ® на базе быстрого контрольного штуцера с датчиком потока жидкости для оперативного создания точки контроля наличия и скорости потока в системе гидравлического оборудования. Быстрая организация контрольно-измерительной точки с помощью монтажного адаптера Serv-Clip позволяет просто, оперативно и с минимальными затратами производить установку датчиков без необходимости разрезания трубы, а также осуществлять поиск неисправностей и диагностику оборудования без остановки процесса.

Датчик потока жидкости (QS) и датчик утечки (LS)

Практичный непрерывный контроль состояния насоса, циркуляции жидкости в гидравлическом, смазочном или холодильном оборудовании


Датчик потока жидкости fluid-Check ® — монтаж за считанные минуты без разрезания трубы
Для контроля и управления технологическим оборудованием и машинами
Примеры:
Насосы — контроль производительности и износа
Пропускаемая способность фильтра
Теплообменник
Потоки жидкости через форсунки и жиклеры
Скорость вращения дизельных двигателей
Как это функционирует?
Измерительный щуп датчика, через отверстие в трубе, находится непосредственно в потоке масла.
Система работает на калориметрическом принципе и измеряет скорость потока и объем протекающей жидкости в л/мин.
Недорогое исполнение, стабильная и компактная конструкция для работы в комбинации с устройством подключения serv-Clip® Typ 2 (для монтажа не под давлением).
Технические данные:

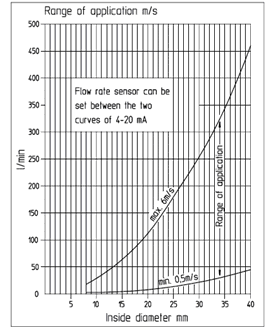

— Диапазон измерения 0,05 …8 m/s ( гидравлическое масло )
— Область примнения мин. 0,50 m/s …6 m/s
— Выходной сигнал 4 … 20 mA/ 3х проводный
— Питание 24 V DC +/-10%; 150 mA
— Электрическое подключение M12-универсальный разъем
— От диаметра трубы Ø 12 mm
— Установка предела с помощью кнопки
— Калибровка по необходимости

Быстрый контрольный штуцер Serv-Clip Typ 2

Штуцеры для быстрого создания контрольно-измерительных точек с датчиками температуры, потока и пр. на трубопроводах гидравлического оборудования с кратковременной остановкой процесса и не под давлением.
Делает возможным очень простое и низкозатратное, оперативное диагностирование оборудования. Для создания контрольной точки требуется лишь кратковременная остановка процесса и при отсутствии давления в системе.

Serv-Clip Typ 2

(Монтаж не под давлением)
Немедленно готовое к использованию место присоединения измерительных датчиков.
Поиск неисправностей и диагностика для Вашего производственного оборудования.
Контрольная точка в Вашем гидравлическом, смазочном и холодильном оборудовании.
Устройство «serv-Clip® Typ 2» для быстрого монтажа под давлением.
Что я смогу сразу делать?
Померять давление в системе
Получить масло для пробы
Выпустить воздух из системы, подключить манометр
Быстро встроить в систему реле или сенсоры давления
Осуществить контроль присутствия частиц по требованиям ISO или NAS-классов в фильтрующем оборудовании
Измерять температуру и поток / расход жидкостии (возможно только с устройством «serv-Clip® Typ 2»)
Преимущества:
Очень быстрый монтаж (3 минуты)
Остановка процесса на короткое время
Немедленная готовность к работе
Отсутствие необходимости разрезания трубы
Отсутствие необходимости послемонтажной чистки системы
Низкая стоимость
Технические данные:
— Для диаметров трубы от 10 до 42 мм / pipe 3/8“ до 2“/ tube ¼“ до 3“
— Рабочее давление 630 бар / толщина стенки трубы до 5 мм
— При рабочей температуре -40°C до +120 °C (в исполнении из стали)
— O-кольцо из материала Viton в месте уплотнения
Возможно специальное исполнение из высококачественной нержавеющей стали и для других диаметров труб

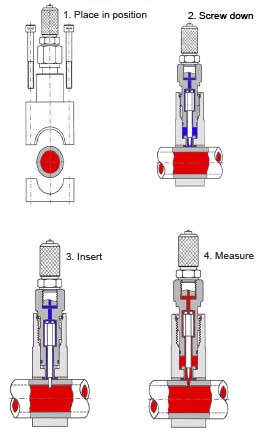

Как это функционирует?
Иглой устройства продавливается отверстие в стенке трубы, после чего игла вынимается обратно

Быстрый контрольный штуцер Serv-Clip Typ 1

Штуцеры для быстрого подключения контрольно-измерительных точек с датчиками температуры, давления, потока и пр. на трубопроводах гидравлического оборудования во время рабочего цикла и под давлением. Делает возможным оперативное диагностирование оборудования без остановки процесса. Быстрая организация контрольно-измерительной точки с помощью такого монтажного адаптера позволяет очень просто, оперативно и с низкими затратами производить поиск неисправносетй и диагностику оборудования без остановки процесса.

Serv-Clip Typ 1

(Монтаж под давлением)
Немедленно готовое к использованию место присоединения измерительных датчиков.
Поиск неисправностей и диагностика для Вашего производственного оборудования.
Контрольная точка в Вашем гидравлическом, смазочном и холодильном оборудовании.

Устройство «serv-Clip® Typ 1» для быстрого монтажа под давлением.
Что я смогу сразу делать?
Померять давление в системе
Получить масло для пробы
Выпустить воздух из системы, подключить манометр
Быстро встроить в систему реле или сенсоры давления
Осуществить контроль присутствия частиц по требованиям ISO или NAS-классов в фильтрующем оборудовании
Преимущества:
Очень быстрый монтаж (3 минуты)
Отсутствие необходимости остановки процесса
Немедленная готовность к работе
Отсутствие необходимости разрезания трубы
Отсутствие необходимости послемонтажной чистки системы
Технические данные:
— Для диаметров трубы от 10 до 42 мм / pipe 3/8“ до 2“/ tube ¼“ до 3“
— При рабочем давлении 630 бар / толщине стенки трубы до 5 мм
— При рабочей температуре -40°C до +120 °C (в исполнении из стали)
— O-кольцо из материала Viton в месте уплотнения
Возможно специальное исполнение из высококачественной нержавеющей стали и для других диаметров труб
Как это функционирует?
Игла устройства продавливает отверстие в стенке трубы и вынимается обратно
